Catégorie : Solutions GAZ
Type : Chaudière murale gaz
• Ce nouveau brûleur fonctionne en toute simplicité : l’arrivée d’eau froide passe par ce dernier pour réduire la température du brûleur, ce qui permet de réduire les émissions de NOx. La température des fumées reste similaire aux versions précédentes
• Une large surface de combustion permettant un chauffage de l’eau homogène et performant pour de l’eau chaude rapidement
• Un brûleur spécialement développé pour la gamme Thema Bas-NOx : une technologie adaptée pour une performance optimale permettant d'atteindre la classe 6 de NOx
• Maintenance facilitée grâce à un montage et démontage simple : la vanne 3 voies en mode intermédiaire, quelques vis à retirer et c'est réglé !
• Dimensions ultra-compactes : seulement 41 cm de large pour 31 cm de profondeur et 30 kg, facile à transporter, idéale pour les immeubles sans ascenseur
• Parfait pour une installation dans les endroits exigus, même avec un cadre écarteur sur colonne montante
• Design épuré et intemporel : s’intègre parfaitement dans les logements classiques et modernes

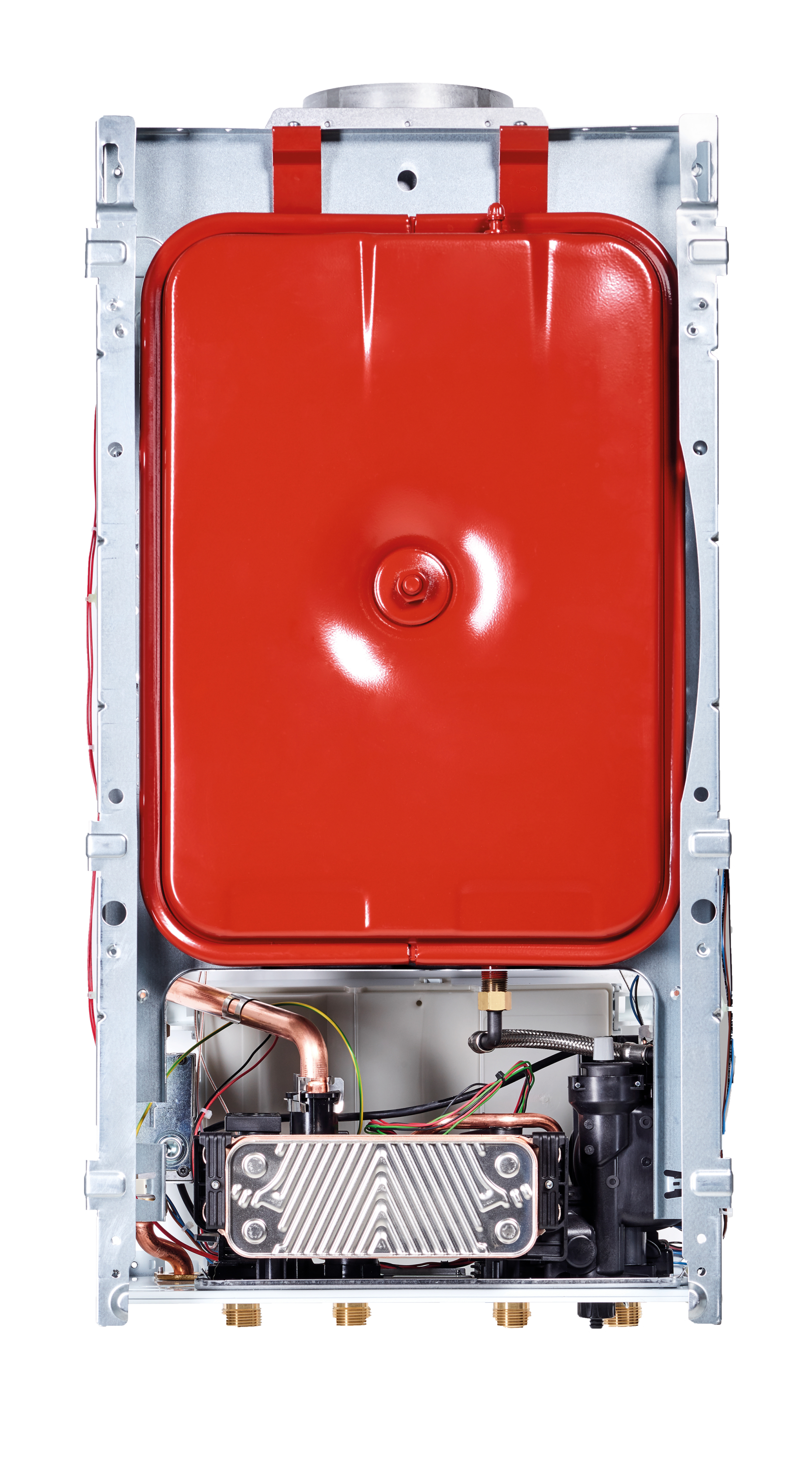

• Cadre écarteur intégré à l’arrière de la chaudière permettant une installation simple sur des colonnes montantes et un raccordement express du kit de remplacement : top chrono !
Le système Aquafast® permet d’obtenir :
• le maintien à température de l’échangeur à plaques : disponibilité immédiate de l’eau chaude lors d’un puisage, moins d’attente pour vos clients
• de compenser l’inertie de la mise à température du corps de chauffe et de l’échangeur à plaques
• une utilisation particulièrement efficace lorsque la chaudière est hors fonctionnement depuis longtemps (matin, période estivale…)
Jusqu’à 11,5 litres par minute (selon EN 13203) : répond parfaitement aux besoins d’un appartement équipé d’une salle de bain
• Conçue pour fonctionner en conduits collectifs : « VMC gaz » (compatible BAZ Pilot), « Shunt » (kit de conversion livré avec la chaudière), « Alsace », « ATG » et conduit individuel > 10 mètres en logement collectif
• Remplacement « express » grâce aux tubulures permettant de remplacer la plupart des anciennes chaudières instantanées
• Température des fumées identique aux versions précédentes : pas de modification nécessaire des conduits de fumées
Modèles | Unités | ThemaClassic Bas-NOx C 25 | ThemaClassic Bas-NOx V 25 |
---|---|---|---|
Mode d'évacuation | Cheminée | VMC | |
Catégorie gaz | II2E+3P | I2E+ | |
Performances ErP | |||
Efficacité énergétique saisonnière pour le chauffage (ŋs) / Classe | % / - | 77 / C | 77 / C |
Efficacité énergétique saisonnière ECS (ŋWh) / Classe | % / - | 66 / B | 66 / B |
Profil de soutirage | XL | XL | |
Caractéristiques chauffage | |||
Puissance utile ajustable à 80 / 60 °C | kW | 9,5 à 18 | 9,5 à 18 |
Température départ chauffage maximale réglable | °C | 35 à 83 | 35 à 83 |
Capacité du vase d'expansion | litres | 7 | 7 |
Pression maximale (soupape de sécurité intégrée) | bar | 3 | 3 |
Caractéristiques sanitaires | |||
Puissance utile maximale | kW | 24 | 24 |
Débit spécifique (ΔT 30 K selon la norme EN 13203) | l / min | 11,5 | 11,5 |
Température départ ECS réglable | °C | 35 à 60 | 35 à 60 |
Débit d'eau minimal | l / min | 1,7 | 1,7 |
Pression maximale d'alimentation sanitaire | bar | 10 | 10 |
Évacuation des gaz brûlés | |||
Type de raccordement | B11BS | VMC | |
Diamètre de la buse | mm | Ø 125 | Ø 125 |
Classe de NOx | 6 | 6 | |
Compatible bouche BAZ Pilot | Non | Oui | |
Caractéristiques électriques | |||
Protection électrique | IPX4D | IPX4D | |
Tension d'alimentation | V | 230 | 230 |
Puissance électrique en veille / en fonctionnement | W | < 5 / 62 | < 5 / 62 |
Informations complémentaires | |||
Poids net | kg | 30 | 30 |
Dimensions (hauteur / largeur / profondeur) | mm | 740 / 410 / 313 | 740 / 410 / 313 |
